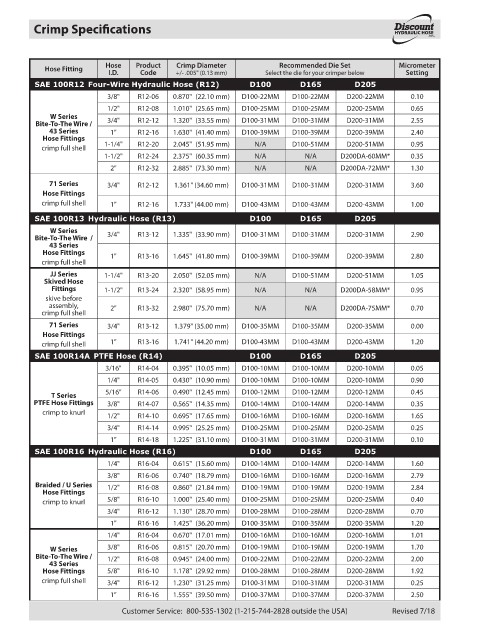

Crimp Specifi cations HYDRAULIC HOSE
.com ®

Hose Product Crimp Diameter Recommended Die Set Micrometer
Hose Fitting
I.D. Code +/- .005" (0.13 mm) Select the die for your crimper below Setting
SAE 100R12 Four-Wire Hydraulic Hose (R12) D100 D165 D205
3/8" R12-06 0.870" (22.10 mm) D100-22MM D100-22MM D200-22MM 0.10
1/2" R12-08 1.010" (25.65 mm) D100-25MM D100-25MM D200-25MM 0.65
W Series
Bite-To-The Wire / 3/4" R12-12 1.320" (33.55 mm) D100-31MM D100-31MM D200-31MM 2.55
43 Series 1" R12-16 1.630" (41.40 mm) D100-39MM D100-39MM D200-39MM 2.40
Hose Fittings
1-1/4" R12-20 2.045" (51.95 mm) N/A D100-51MM D200-51MM 0.95
crimp full shell
1-1/2" R12-24 2.375" (60.35 mm) N/A N/A D200DA-60MM* 0.35
2" R12-32 2.885" (73.30 mm) N/A N/A D200DA-72MM* 1.30
71 Series 3/4" R12-12 1.361" (34.60 mm) D100-31MM D100-31MM D200-31MM 3.6 0
Hose Fittings
crimp full shell 1" R12-16 1.733" (44.00 mm) D100-43MM D100-43MM D200-43MM 1.00
SAE 100R13 Hydraulic Hose (R13) D100 D165 D205
W Series
Bite-To-The Wire / 3/4" R13-12 1.335" (33.90 mm) D100-31MM D100-31MM D200-31MM 2.90
43 Series
Hose Fittings
1" R13-16 1.645" (41.80 mm) D100-39MM D100-39MM D200-39MM 2.80
crimp full shell
JJ Series 1-1/4" R13-20 2.050" (52.05 mm) N/A D100-51MM D200-51MM 1.05
Skived Hose
Fittings 1-1/2" R13-24 2.320" (58.95 mm) N/A N/A D200DA-58MM* 0.95
skive before
assembly, 2" R13-32 2.980" (75.70 mm) N/A N/A D200DA-75MM* 0.70
crimp full shell
71 Series 3/4" R13-12 1.379" (35.00 mm) D100-35MM D100-35MM D200-35MM 0.00
Hose Fittings
crimp full shell 1" R13-16 1.741" (44.20 mm) D100-43MM D100-43MM D200-43MM 1.20
SAE 100R14A PTFE Hose (R14) D100 D165 D205
3/16" R14-04 0.395" (10.05 mm) D100-10MM D100-10MM D200-10MM 0.05
1/4" R14-05 0.430" (10.90 mm) D100-10MM D100-10MM D200-10MM 0.90
5/16" R14-06 0.490" (12.45 mm) D100-12MM D100-12MM D200-12MM 0.45
T Series
PTFE Hose Fittings 3/8" R14-07 0.565" (14.35 mm) D100-14MM D100-14MM D200-14MM 0.35
crimp to knurl
1/2" R14-10 0.695" (17.65 mm) D100-16MM D100-16MM D200-16MM 1.65
3/4" R14-14 0.995" (25.25 mm) D100-25MM D100-25MM D200-25MM 0.25
1" R14-18 1.225" (31.10 mm) D100-31MM D100-31MM D200-31MM 0.10
SAE 100R16 Hydraulic Hose (R16) D100 D165 D205
1/4" R16-04 0.615" (15.60 mm) D100-14MM D100-14MM D200-14MM 1.60
3/8" R16-06 0.740" (18.79 mm) D100-16MM D100-16MM D200-16MM 2.79
Braided / U Series 1/2" R16-08 0.860" (21.84 mm) D100-19MM D100-19MM D200-19MM 2.84
Hose Fittings
crimp to knurl 5/8" R16-10 1.000" (25.40 mm) D100-25MM D100-25MM D200-25MM 0.40
3/4" R16-12 1.130" (28.70 mm) D100-28MM D100-28MM D200-28MM 0.70
1" R16-16 1.425" (36.20 mm) D100-35MM D100-35MM D200-35MM 1.20
1/4" R16-04 0.670" (17.01 mm) D100-16MM D100-16MM D200-16MM 1.01
W Series 3/8" R16-06 0.815" (20.70 mm) D100-19MM D100-19MM D200-19MM 1.70
Bite-To-The Wire / 1/2" R16-08 0.945" (24.00 mm) D100-22MM D100-22MM D200-22MM 2.00
43 Series
Hose Fittings 5/8" R16-10 1.178" (29.92 mm) D100-28MM D100-28MM D200-28MM 1.92
crimp full shell 3/4" R16-12 1.230" (31.25 mm) D100-31MM D100-31MM D200-31MM 0.25

1" R16-16 1.555" (39.50 mm) D100-37MM D100-37MM D200-37MM 2.50
Customer Service: 800-535-1302 (1-215-744-2828 outside the USA) Revised 7/18
