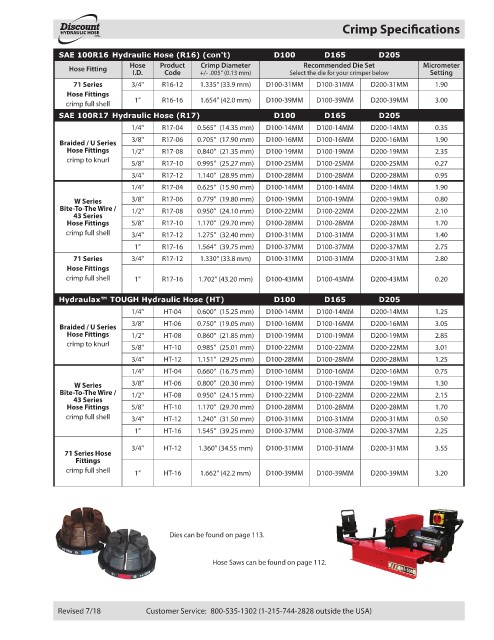

Crimp Specifi cations
HYDRAULIC HOSE
.com ®
SAE 100R16 Hydraulic Hose (R16) (con't) D100 D165 D205
Hose Product Crimp Diameter Recommended Die Set Micrometer
Hose Fitting
I.D. Code +/- .005" (0.13 mm) Select the die for your crimper below Setting
71 Series 3/4" R16-12 1.335" (33.9 mm) D100-31MM D100-31MM D200-31MM 1.90
Hose Fittings
1" R16-16 1.654" (42.0 mm) D100-39MM D100-39MM D200-39MM 3.00
crimp full shell
SAE 100R17 Hydraulic Hose (R17) D100 D165 D205
1/4" R17-04 0.565" (14.35 mm) D100-14MM D100-14MM D200-14MM 0.35
3/8" R17-06 0.705" (17.90 mm) D100-16MM D100-16MM D200-16MM 1.90
Braided / U Series
Hose Fittings 1/2" R17-08 0.840" (21.35 mm) D100-19MM D100-19MM D200-19MM 2.35
crimp to knurl
5/8" R17-10 0.995" (25.27 mm) D100-25MM D100-25MM D200-25MM 0.27
3/4" R17-12 1.140" (28.95 mm) D100-28MM D100-28MM D200-28MM 0.95
1/4" R17-04 0.625" (15.90 mm) D100-14MM D100-14MM D200-14MM 1.90

W Series 3/8" R17-06 0.779" (19.80 mm) D100-19MM D100-19MM D200-19MM 0.80
Bite-To-The Wire / 1/2" R17-08 0.950" (24.10 mm) D100-22MM D100-22MM D200-22MM 2.10
43 Series
Hose Fittings 5/8" R17-10 1.170" (29.70 mm) D100-28MM D100-28MM D200-28MM 1.70
crimp full shell 3/4" R17-12 1.275" (32.40 mm) D100-31MM D100-31MM D200-31MM 1.40
1" R17-16 1.564" (39.75 mm) D100-37MM D100-37MM D200-37MM 2.75
71 Series 3/4" R17-12 1.330" (33.8 mm) D100-31MM D100-31MM D200-31MM 2.80
Hose Fittings
crimp full shell 1" R17-16 1.702" (43.20 mm) D100-43MM D100-43MM D200-43MM 0.20

Hydraulax™ TOUGH Hydraulic Hose (HT) D100 D165 D205
1/4" HT-04 0.600" (15.25 mm) D100-14MM D100-14MM D200-14MM 1.25
3/8" HT-06 0.750" (19.05 mm) D100-16MM D100-16MM D200-16MM 3.05
Braided / U Series
Hose Fittings 1/2" HT-08 0.860" (21.85 mm) D100-19MM D100-19MM D200-19MM 2.85
crimp to knurl
5/8" HT-10 0.985" (25.01 mm) D100-22MM D100-22MM D200-22MM 3.01
3/4" HT-12 1.151" (29.25 mm) D100-28MM D100-28MM D200-28MM 1.25
1/4" HT-04 0.660" (16.75 mm) D100-16MM D100-16MM D200-16MM 0.75
W Series 3/8" HT-06 0.800" (20.30 mm) D100-19MM D100-19MM D200-19MM 1.30
Bite-To-The Wire / 1/2" HT-08 0.950" (24.15 mm) D100-22MM D100-22MM D200-22MM 2.15
43 Series
Hose Fittings 5/8" HT-10 1.170" (29.70 mm) D100-28MM D100-28MM D200-28MM 1.70
crimp full shell 3/4" HT-12 1.240" (31.50 mm) D100-31MM D100-31MM D200-31MM 0.50
1" HT-16 1.545" (39.25 mm) D100-37MM D100-37MM D200-37MM 2.25

3/4" HT-12 1.360" (34.55 mm) D100-31MM D100-31MM D200-31MM 3.55
71 Series Hose
Fittings
crimp full shell 1" HT-16 1.662" (42.2 mm) D100-39MM D100-39MM D200-39MM 3.20

Dies can be found on page 113.

Hose Saws can be found on page 112.

Revised 7/18 Customer Service: 800-535-1302 (1-215-744-2828 outside the USA)
