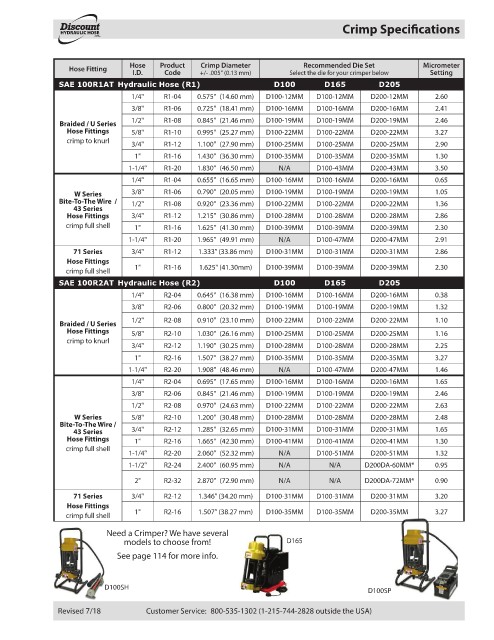

Crimp Specifi cations
HYDRAULIC HOSE
.com ®

Hose Product Crimp Diameter Recommended Die Set Micrometer
Hose Fitting
I.D. Code +/- .005" (0.13 mm) Select the die for your crimper below Setting
SAE 100R1AT Hydraulic Hose (R1) D100 D165 D205
1/4" R1-04 0.575" (14.60 mm) D100-12MM D100-12MM D200-12MM 2.60
3/8" R1-06 0.725" (18.41 mm) D100-16MM D100-16MM D200-16MM 2.41
1/2" R1-08 0.845" (21.46 mm) D100-19MM D100-19MM D200-19MM 2.46
Braided / U Series
Hose Fittings 5/8" R1-10 0.995" (25.27 mm) D100-22MM D100-22MM D200-22MM 3.27
crimp to knurl
3/4" R1-12 1.100" (27.90 mm) D100-25MM D100-25MM D200-25MM 2.90
1" R1-16 1.430" (36.30 mm) D100-35MM D100-35MM D200-35MM 1.30
1-1/4" R1-20 1.830" (46.50 mm) N/A D100-43MM D200-43MM 3.50
1/4" R1-04 0.655" (16.65 mm) D100-16MM D100-16MM D200-16MM 0.65

W Series 3/8" R1-06 0.790" (20.05 mm) D100-19MM D100-19MM D200-19MM 1.05
Bite-To-The Wire / 1/2" R1-08 0.920" (23.36 mm) D100-22MM D100-22MM D200-22MM 1.36
43 Series
Hose Fittings 3/4" R1-12 1.215" (30.86 mm) D100-28MM D100-28MM D200-28MM 2.86
crimp full shell 1" R1-16 1.625" (41.30 mm) D100-39MM D100-39MM D200-39MM 2.30

1-1/4" R1-20 1.965" (49.91 mm) N/A D100-47MM D200-47MM 2.91
71 Series 3/4" R1-12 1.333" (33.86 mm) D100-31MM D100-31MM D200-31MM 2.86
Hose Fittings
1" R1-16 1.625" (41.30mm) D100-39MM D100-39MM D200-39MM 2.30
crimp full shell
SAE 100R2AT Hydraulic Hose (R2) D100 D165 D205
1/4" R2-04 0.645" (16.38 mm) D100-16MM D100-16MM D200-16MM 0.38
3/8" R2-06 0.800" (20.32 mm) D100-19MM D100-19MM D200-19MM 1.32
1/2" R2-08 0.910" (23.10 mm) D100-22MM D100-22MM D200-22MM 1.10
Braided / U Series
Hose Fittings 5/8" R2-10 1.030" (26.16 mm) D100-25MM D100-25MM D200-25MM 1.16
crimp to knurl
3/4" R2-12 1.190" (30.25 mm) D100-28MM D100-28MM D200-28MM 2.25
1" R2-16 1.507" (38.27 mm) D100-35MM D100-35MM D200-35MM 3.27
1-1/4" R2-20 1.908" (48.46 mm) N/A D100-47MM D200-47MM 1.46
1/4" R2-04 0.695" (17.65 mm) D100-16MM D100-16MM D200-16MM 1.65
3/8" R2-06 0.845" (21.46 mm) D100-19MM D100-19MM D200-19MM 2.46
1/2" R2-08 0.970" (24.63 mm) D100-22MM D100-22MM D200-22MM 2.63
W Series 5/8" R2-10 1.200" (30.48 mm) D100-28MM D100-28MM D200-28MM 2.48
Bite-To-The Wire /
43 Series 3/4" R2-12 1.285" (32.65 mm) D100-31MM D100-31MM D200-31MM 1.65
Hose Fittings 1" R2-16 1.665" (42.30 mm) D100-41MM D100-41MM D200-41MM 1.30
crimp full shell
1-1/4" R2-20 2.060" (52.32 mm) N/A D100-51MM D200-51MM 1.32
1-1/2" R2-24 2.400" (60.95 mm) N/A N/A D200DA-60MM* 0.95
2" R2-32 2.870" (72.90 mm) N/A N/A D200DA-72MM* 0.90
71 Series 3/4" R2-12 1.346" (34.20 mm) D100-31MM D100-31MM D200-31MM 3.20
Hose Fittings
1" R2-16 1.507" (38.27 mm) D100-35MM D100-35MM D200-35MM 3.27
crimp full shell
Need a Crimper? We have several
models to choose from! D165

See page 114 for more info.

D100SH
D100SP

Revised 7/18 Customer Service: 800-535-1302 (1-215-744-2828 outside the USA)
