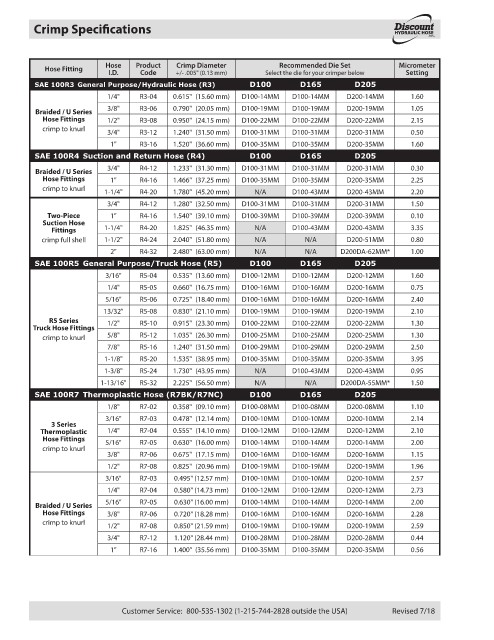

Crimp Specifi cations HYDRAULIC HOSE
.com ®

Hose Product Crimp Diameter Recommended Die Set Micrometer
Hose Fitting
I.D. Code +/- .005" (0.13 mm) Select the die for your crimper below Setting
SAE 100R3 General Purpose/Hydraulic Hose (R3) D100 D165 D205
1/4" R3-04 0.615" (15.60 mm) D100-14MM D100-14MM D200-14MM 1.60
3/8" R3-06 0.790" (20.05 mm) D100-19MM D100-19MM D200-19MM 1.05
Braided / U Series
Hose Fittings 1/2" R3-08 0.950" (24.15 mm) D100-22MM D100-22MM D200-22MM 2.15
crimp to knurl
3/4" R3-12 1.240" (31.50 mm) D100-31MM D100-31MM D200-31MM 0.50
1" R3-16 1.520" (36.60 mm) D100-35MM D100-35MM D200-35MM 1.60
SAE 100R4 Suction and Return Hose (R4) D100 D165 D205

3/4" R4-12 1.233" (31.30 mm) D100-31MM D100-31MM D200-31MM 0.30
Braided / U Series
Hose Fittings 1" R4-16 1.466" (37.25 mm) D100-35MM D100-35MM D200-35MM 2.25
crimp to knurl
1-1/4" R4-20 1.780" (45.20 mm) N/A D100-43MM D200-43MM 2.20
3/4" R4-12 1.280" (32.50 mm) D100-31MM D100-31MM D200-31MM 1.50
Two-Piece 1" R4-16 1.540" (39.10 mm) D100-39MM D100-39MM D200-39MM 0.10
Suction Hose
Fittings 1-1/4" R4-20 1.825" (46.35 mm) N/A D100-43MM D200-43MM 3.35
crimp full shell 1-1/2" R4-24 2.040" (51.80 mm) N/A N/A D200-51MM 0.80
2" R4-32 2.480" (63.00 mm) N/A N/A D200DA-62MM* 1.00
SAE 100R5 General Purpose/Truck Hose (R5) D100 D165 D205
3/16" R5-04 0.535" (13.60 mm) D100-12MM D100-12MM D200-12MM 1.60
1/4" R5-05 0.660" (16.75 mm) D100-16MM D100-16MM D200-16MM 0.75
5/16" R5-06 0.725" (18.40 mm) D100-16MM D100-16MM D200-16MM 2.40
13/32" R5-08 0.830" (21.10 mm) D100-19MM D100-19MM D200-19MM 2.10
R5 Series 1/2" R5-10 0.915" (23.30 mm) D100-22MM D100-22MM D200-22MM 1.30
Truck Hose Fittings
crimp to knurl 5/8" R5-12 1.035" (26.30 mm) D100-25MM D100-25MM D200-25MM 1.30
7/8" R5-16 1.240" (31.50 mm) D100-29MM D100-29MM D200-29MM 2.50
1-1/8" R5-20 1.535" (38.95 mm) D100-35MM D100-35MM D200-35MM 3.95
1-3/8" R5-24 1.730" (43.95 mm) N/A D100-43MM D200-43MM 0.95
1-13/16" R5-32 2.225" (56.50 mm) N/A N/A D200DA-55MM* 1.50
SAE 100R7 Thermoplastic Hose (R7BK/R7NC) D100 D165 D205
1/8" R7-02 0.358" (09.10 mm) D100-08MM D100-08MM D200-08MM 1.10
3/16" R7-03 0.478" (12.14 mm) D100-10MM D100-10MM D200-10MM 2.14
3 Series
Thermoplastic 1/4" R7-04 0.555" (14.10 mm) D100-12MM D100-12MM D200-12MM 2.10
Hose Fittings
5/16" R7-05 0.630" (16.00 mm) D100-14MM D100-14MM D200-14MM 2.00
crimp to knurl
3/8" R7-06 0.675" (17.15 mm) D100-16MM D100-16MM D200-16MM 1.15
1/2" R7-08 0.825" (20.96 mm) D100-19MM D100-19MM D200-19MM 1.96
3/16" R7-03 0.495" (12.57 mm) D100-10MM D100-10MM D200-10MM 2.57
1/4" R7-04 0.580" (14.73 mm) D100-12MM D100-12MM D200-12MM 2.73
5/16" R7-05 0.630" (16.00 mm) D100-14MM D100-14MM D200-14MM 2.00
Braided / U Series
Hose Fittings 3/8" R7-06 0.720" (18.28 mm) D100-16MM D100-16MM D200-16MM 2.28
crimp to knurl
1/2" R7-08 0.850" (21.59 mm) D100-19MM D100-19MM D200-19MM 2.59
3/4" R7-12 1.120" (28.44 mm) D100-28MM D100-28MM D200-28MM 0.44
1" R7-16 1.400" (35.56 mm) D100-35MM D100-35MM D200-35MM 0.56

Customer Service: 800-535-1302 (1-215-744-2828 outside the USA) Revised 7/18
